System C-Press

System C-Press

System Pipelife C-Press to profesjonalny system stalowych rur i kształtek, łatwy w montażu, z niezawodnymi i nierozłącznymi połączeniami zaprasowywanymi do stosowania w zamkniętych systemach ogrzewania i/lub chłodzenia w budownictwie mieszkaniowym i przemysłowym.

Dane ogólne

Dostępny zakres średnic wynosi od 15 do 108 mm. Wszystkie średnice produkowane są ze specjalnym O-ringiem z funkcją kontroli wycieku przed zaprasowaniem "leak before press", a średnice od 15 do 54 mm są dodatkowo wyposażone we wskaźnik poprawności zaprasowania.

Rury i kształtki C-Press wykonane są ze stali węglowej 1.0034, jakość materiału E195 zgodnie z PN-EN 10305-3. Pierścienie uszczelniające są wykonane z EPDM i mogą być zastąpione pierścieniami uszczelniającymi FPM, jeśli instalacja ma inne wymagania. Rury i kształtki łączone są przez zaprasowanie za pomocą szczęk o profilu M.

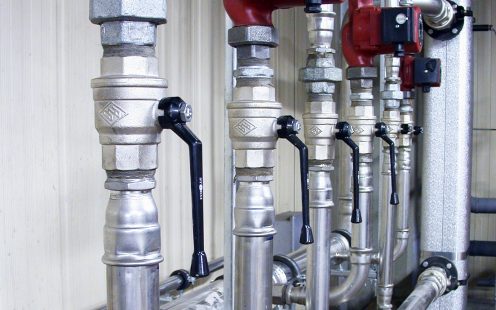

ogolny-C-Press

Rury C-Press

Rury C-Press wykonane są z cienkiej stali węglowej nr. 1.0034 zgodnie z PN-EN 10305-3.

Rury są ocynkowane na zewnątrz, aby zapewnić odporność na korozję zewnętrzną. Wymiary nominalne oznaczenia odpowiadają średnicy zewnętrznej rur.

Rury dostarczane są w sztangach o długości 6 metrów. Wszystkie rury są dostarczane z zaślepkami na końcach, aby zapobiec przedostawaniu się do nich zanieczyszczeń.

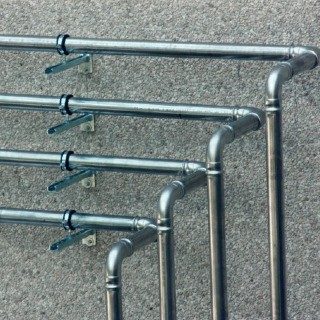

Do wykonywania gięć rur ze stali węglowej Pipelife można używać konwencjonalnych narzędzi gnących, wyposażonych w odpowiednie wkładki. Rury C-Press mogą być gięte na zimno do średnicy 28 mm. Gięcie rur C-Press na gorąco nie jest dozwolone ze względu na ryzyko wystąpienia korozji.

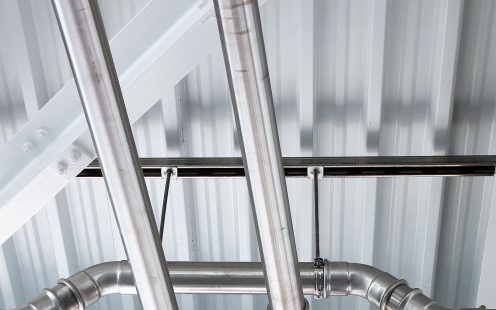

rury-C-Press

Kształtki C-Press

Złączki C-Press są podstawowym elementem systemu. Złączki zaciskowe produkowane są w specjalnym procesie produkcyjnym, który odbywa się w następujących głównych fazach:

  • Cięcie rury na kawałki i obróbka
  • Formowanie rowka pierścienia uszczelniającego
  • Spawanie na innych elementach przyłączeniowych
  • Obróbka wyżarzania
  • Galwaniczna obróbka powierzchni

Złączki Pipelife C-Press są wyposażone w dwie funkcje bezpieczeństwa:

1.  Kontrola wycieku przed zaprasowaniem ("Leak before press")
Wszystkie średnice systemu Pipelife C-Press od ø 15 mm do ø 108 mm posiadają funkcję kontroli wycieku. Złączki C-Press dostarczane są ze specjalnie ukształtowanymi uszczelkami w wymiarach od ø 15 mm do ø 54 mm. To zabezpieczenie gwarantuje powstanie przecieku w niezabezpieczonych połączeniach podczas próby ciśnieniowej.

2.  Wskaźnik zaprasowania
Złączki Pipelife C-Press są oznakowane czerwoną osłoną z tworzywa sztucznego w wymiarach od 15 mm do 54 mm.

Ten element wskaźnikowy jest niszczony przez proces zaciskania i usuwany ręcznie przez wykonawcę. Jeżeli przed próbą ciśnieniową wskaźnik zaprasowywania nadal pozostaje na swoim miejscu podczas kontroli, świadczy to o niezabezpieczonym połączeniu.

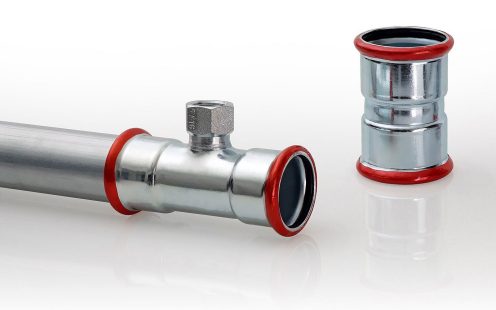

ksztaltki-C-Press

Podstawowe informacje techniczne

Materiał

stal węglowa E195 nr 1.0034 niestopowa PN-EN 10305-3

uszczelki z EPDM

Wymiary

15; 18; 22; 28; 35; 42; 54; 76; 88; 108 mm

Minimalna wytrzymałość na rozciąganie 300 N/mm²
Promień gięcia 3,5 x średnica do 28 mm
Współczynnik rozszerzalności liniowej 0,011 mm/m K

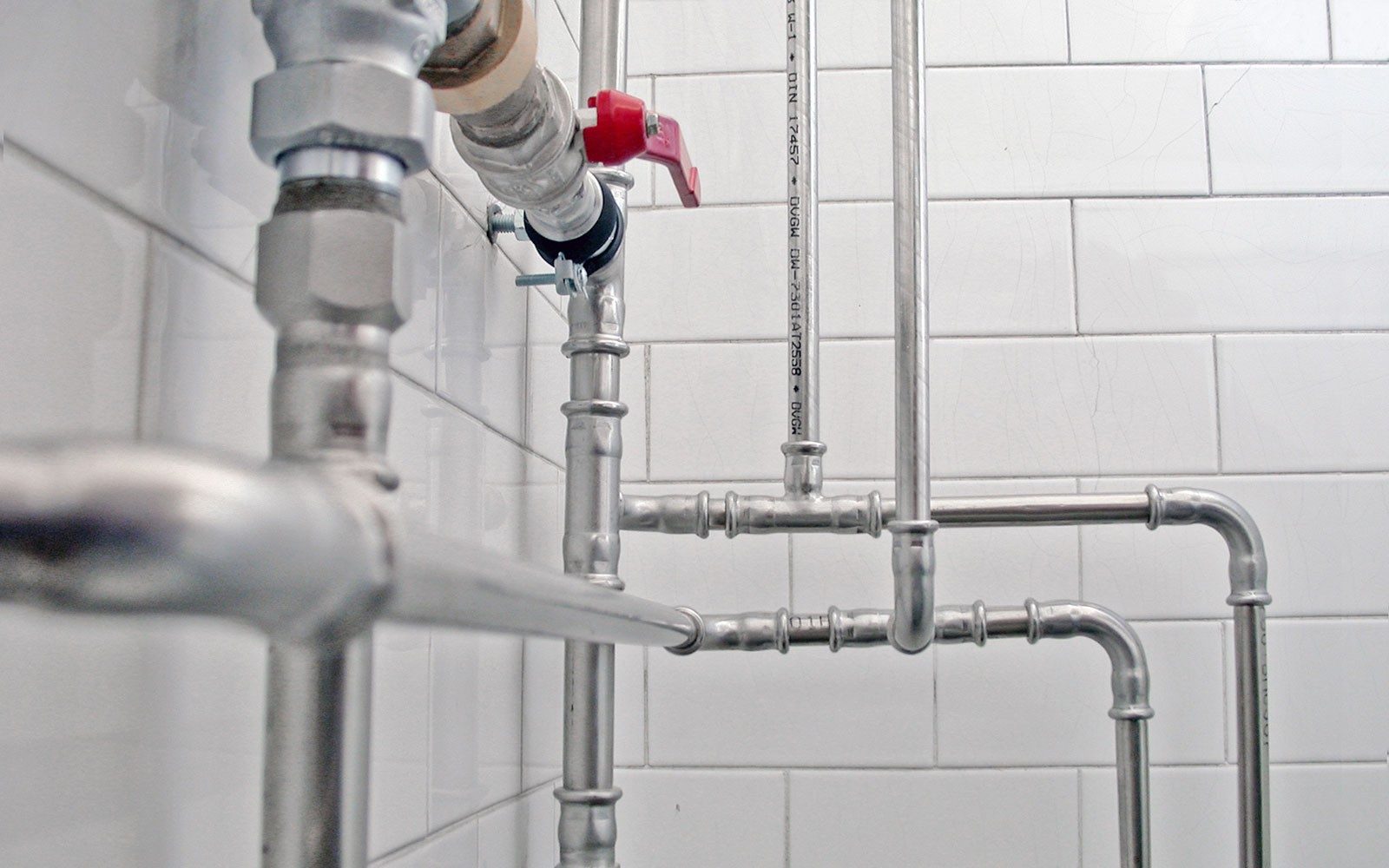

Zalety systemu c-press

  • Prosty, szybki i bezpieczny montaż
  • Niezawodne i trwałe uszczelnienie pomiędzy rurą a złączką
  • Funkcja kontroli wycieku przed zaprasowaniem
  • Czerwony wskaźnik zaprasowania dla średnic 15 – 54 mm
  • Odporność na korozję
  • Brak zagrożenia pożarowego podczas procesu instalacji
  • Odporność na wysoką temperaturę do 120⁰C oraz niską do -20⁰C
  • Odporność na ciśnienie 16 bar (15-76 mm) oraz 12,5 bar (88-108 mm)
  • Wysoka wytrzymałość mechaniczna
  • Estetyczny wygląd
  • Bezpieczeństwo pracy instalacji
