System podciśnieniowego odwadniania dachów

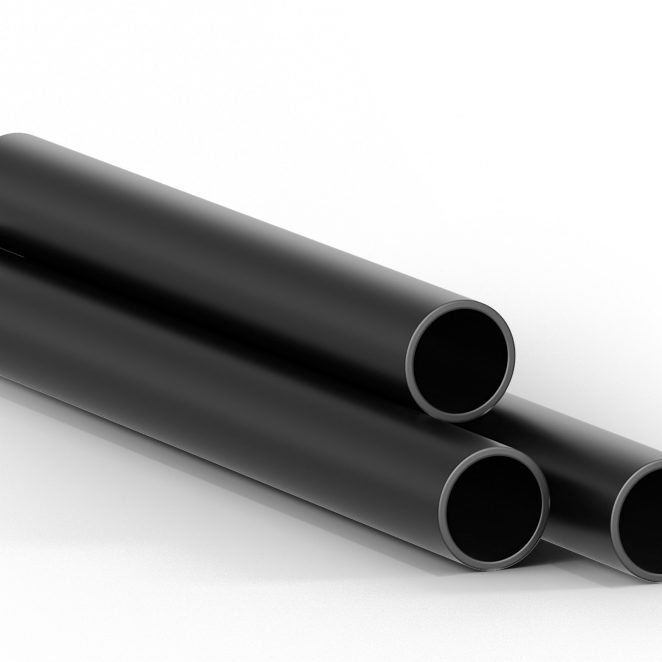

System rur i kształtek z polietylenu wysokiej gęstości (PEHD) służący do odprowadzania wody z dachu. Dzięki zastosowaniu specjalnych wpustów dachowych przepływ może odbywać się z wykorzystaniem pełnego przekroju rury, dzięki czemu sprawność układu jest dużo większa niż systemów tradycyjnych.

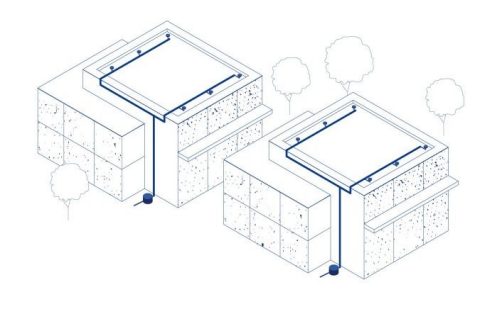

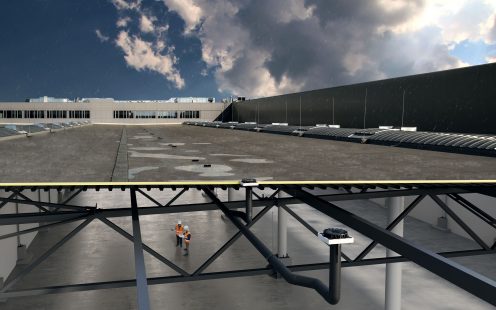

System podciśnieniowy działa na zasadzie odwadniania syfonowego. W rzeczywistości jest on bardzo prosty w działaniu wykorzystując podstawowe prawa fizyki. Przegrody umieszczone na wylotach ograniczają ilość powietrza dostającego się do górnej części systemu, co w połączeniu z odpowiednio dobranymi średnicami rur powoduje, że system, zarówno poziomy jak i piony, jest w pełni wykorzystany. Opadająca w dół rurą spustową woda powoduje powstanie podciśnienia na górze. To podciśnienie może być wykorzystane do zasysania wody wzdłuż rury kolektora zainstalowanej poziomo, łączącej wyloty na dachu.

Dowiedz się więcej

Obszar zastosowań

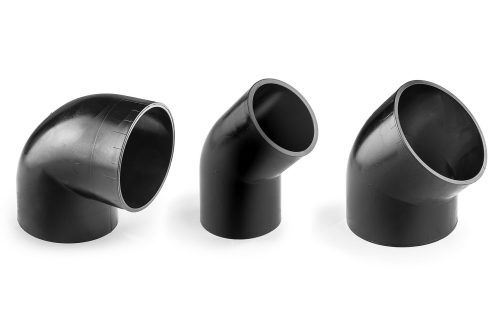

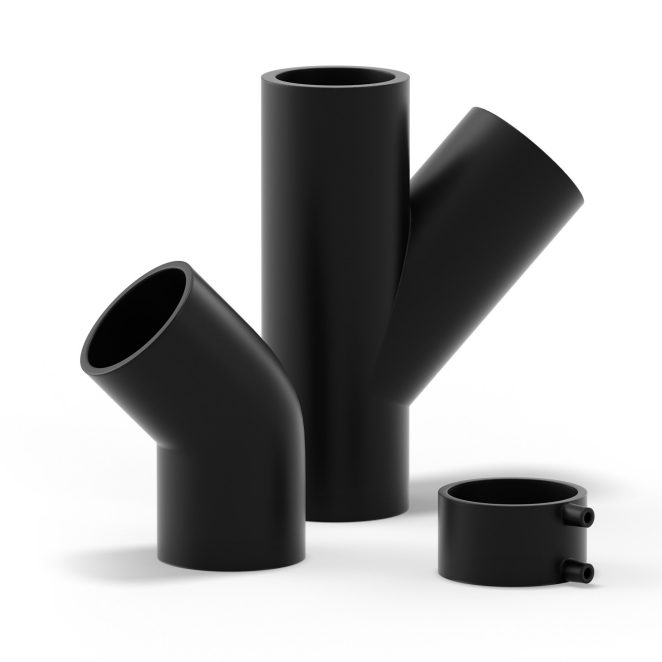

System podciśnieniowego odwadniania dachów Pipelife PEHD spełnia wymagania normy PN-EN 1519 i może być stosowany do odprowadzania wód deszczowych. Przeznaczony jest do odwadniania powierzchni dachowych o płaskiej konstrukcji. Kompletne rozwiązanie, na które składają się wysokiej jakości elementy (rury, kształtki i wpusty), które gwarantują bezawaryjną pracę i wodoszczelność. Zaawansowane technologicznie i innowacyjne podejście inżynierskie do detalu, które oszczędza miejsce wewnątrz budynku. W ten sposób inwestor czy architekt może wykorzystać cały potencjał budynku i uczynić go jak najbardziej funkcjonalnym.

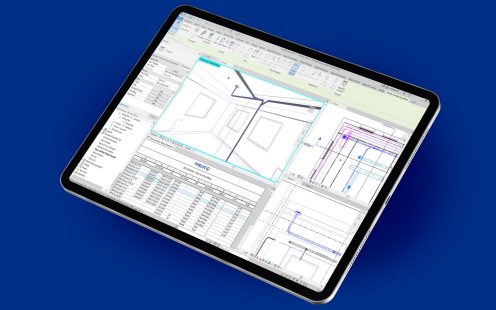

Pipelife oferuje również kompletny projekt techniczny. W tym celu potrzebujemy następujących informacji:

• Rysunki CAD - dach, w tym dokładne rozmieszczenie elementów betonowych (belki, ściany, słupy itp.)

• Detale dachu - materiał, obecność poddasza, spadki, jeśli występują i inne.

• Rysunki CAD wszystkich kondygnacji

• Plan sytuacyjny w CAD

• Umiejscowienie kanalizacji, do której odprowadzana będzie woda deszczowa, a także elewacja

Systemy tradycyjne

W przypadku konwencjonalnych systemów kanalizacji deszczowej przepływ w rurach nie odbywa się w pełnym przekroju, więc powietrze dostaje się do systemu wraz ze spływającą wodą deszczową. Działa tutaj wyłącznie grawitacja. Przepływ w odcinkach pionowych odbywa się tylko wzdłuż wewnętrznej powierzchni rurociągu, dlatego wymagane są rury o stosunkowo dużej średnicy, a dla każdego wpustu wymagana jest osobna rura. Poziome odcinki przewodów należy układać ze spadkiem, co wymaga stosunkowo dużej ilości miejsca na dłuższe odcinki.

System PODCIŚNIENIOWY

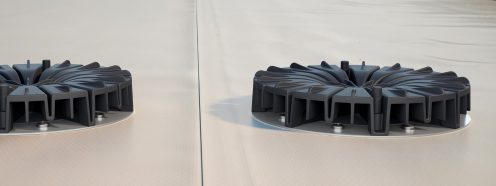

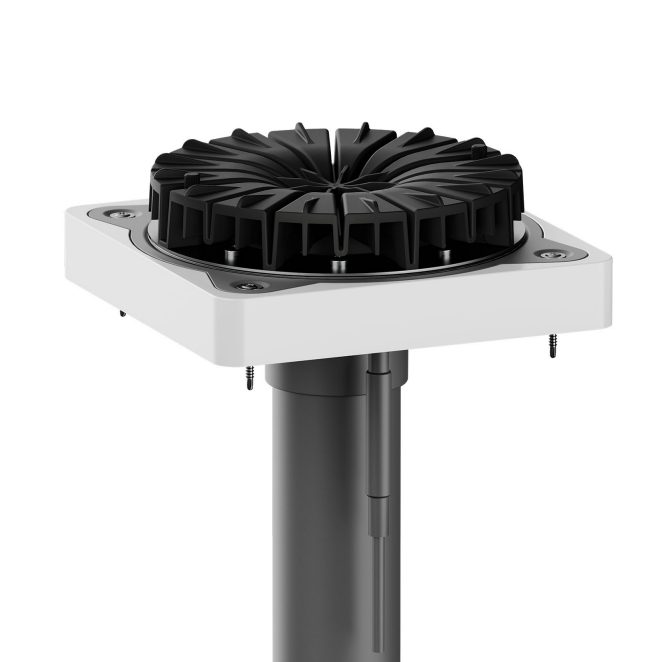

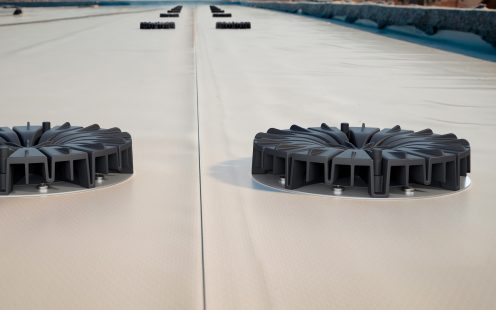

Wpusty podciśnieniowe wykorzystują przegrody powietrzne, które zapobiegają przedostawaniu się powietrza do rurociągu i tworzeniu się wirów.
Zapewnia to wykorzystanie całej przepustowości rury do transportu wody pod podciśnieniem i eliminuje potrzebę stosowania spadków w poziomych rurach łączących, co zmniejsza ilość wymaganej przestrzeni.
Woda zajmuje cały wewnętrzny profil rury, gdy poziom wody na dachu sięga 55 mm.
Tworząc zamknięty słup wody, natężenie przepływu drenażu w całym systemie znacznie wzrasta.
Pozwala to na zastosowanie mniejszych średnic rur i wymaga ogólnie mniejszej liczby rur i połączeń podziemnych.
