OGRZEWANIE I CHŁODZENIE PŁYTOWE

SLAB-16

Wstępnie przygotowane moduły w monolitycznej płycie betonowej

Budynki z monolitycznymi płytami betonowymi oferują dobrą możliwość umieszczenia w samej płycie elementów instalacji koniecznych do funkcjonowania budynku. Takie elementy mogą obejmować obiegi grzewcze do ogrzewania i chłodzenia budynku. SLAB-16 to system ogrzewania sufitowego osadzony w płycie betonowej. Do zastosowań wewnętrznych stosujemy sufit "bez przeszkód", gdzie nic nie stanowi przeszkody z punktu widzenia ogrzewania, sprawdza się on doskonale i jest obecnie najbardziej popularną powierzchnią wykorzystywaną do tego celu. Jednorodna warstwa betonu płyty może być wykorzystywana zarówno do ogrzewania, jak i chłodzenia. Rury biegną 10 mm od dolnej płaszczyzny, co pozwala na elastyczne i regulowane rozwiązanie, dostosowane do potrzeb sytuacji.

Zalety

Z konstrukcyjnego punktu widzenia płaskie, duże płyty szalunkowe

  • łatwiejsza praca (brak żmudnej instalacji podwieszanej),
  • szybszy montaż,
  • nie jest wymagana drabina ani rusztowanie,
  • obiegi grzewcze zbudowane są z elementów prefabrykowanych (modułów)
  • sufitu nie trzeba tynkować, wystarczy go wygładzić.

Ze względu na szerokie zastosowanie metody konstrukcji monolitycznej, SLAB-16

  • domy jednorodzinne
  • apartamentowce
  • biurowce
  • instytucje medyczne i
  • inne budynki publiczne

może być idealnym rozwiązaniem do ogrzewania powierzchniowego.

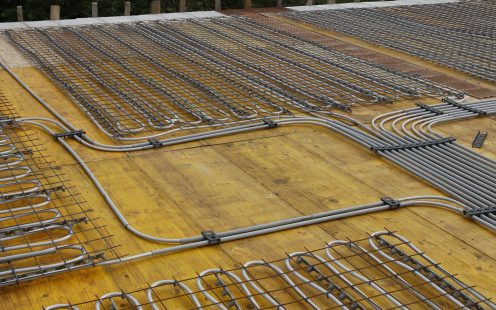

SLAB-16 kivitelezés fotó

Od projektu do realizacji

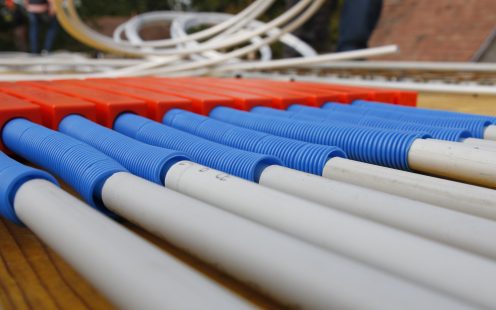

Nasi współpracownicy zaprojektują system ogrzewania i chłodzenia sufitowego w oparciu o rysunki architekta budynku. Na podstawie rysunków produkujemy i dostarczamy na plac budowy moduły z unikalną identyfikacją. Rury łączące moduły odporne na uszkodzenia, które są umieszczone na szalunku, przechodzą przez dolną płaszczyznę płyty w punktach przejściowych (skrzynkach przejściowych) wskazanych na rysunku. (Po usunięciu izolacji wolne końce rur dochodzą do rozdzielacza (w przypadku bezpośredniego podłączenia) znajdującego się w pobliżu sufitu (na płaszczyźnie sufitu lub na ścianie) bezpośrednio lub za pomocą przedłużki ze złączką zaprasowywaną.

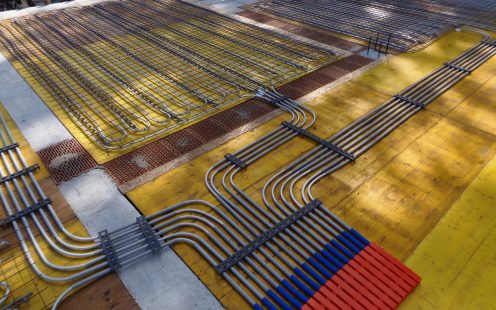

SLAB-16 kivitelezés

SLAB-16

Montaż

Moduł SLAB-16 jest częścią konstrukcji budynku i dlatego wymaga wspólnej i skoordynowanej pracy wielu branż. Projektanci z różnych dziedzin muszą współpracować ze sobą na etapie projektowania, aby uniknąć konfliktów na budowie. Niemniej jednak przed rozpoczęciem prac instalacyjnych zaleca się ponowne skoordynowanie ostatecznych planów różnych branż na miejscu, aby zapewnić możliwie bezproblemowe wykonanie prac we wspólnym obszarze w prawie tym samym czasie.

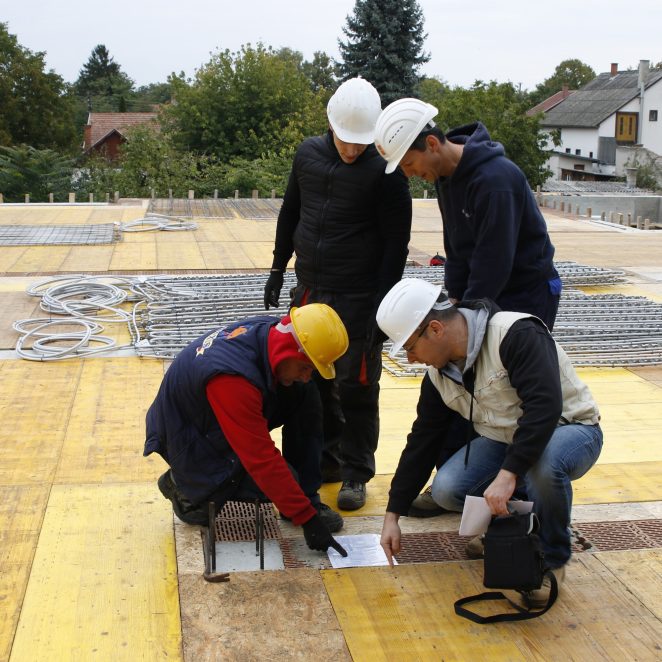

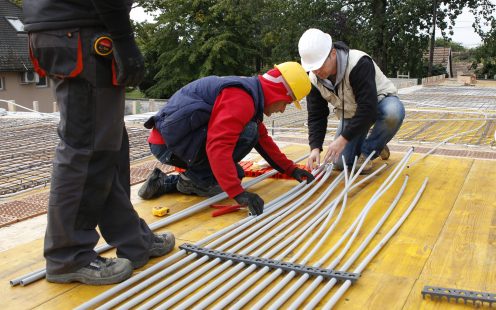

pracownicy montujący ogrzewanie podłogowe

Szczegółowa instrukcja montażu znajduje się w naszym katalogu!

10 kroków, które pomogą osiągnąć sukces

  1. Przygotowanie szalunku do montażu (montaż podpór, płyt szalunkowych, wyrównanie, nałożenie materiału antyadhezyjnego itp.)
  2. Przygotowanie obszaru roboczego, ostateczna koordynacja różnych planów sekcji, sprawdzenie ewentualnych punktów spornych.
  3. Wytyczenie przestrzeni na szalunku zgodnie z planem architekta.
  4. Rozmieszczenie i przygotowanie osprzętu elektrycznego pod moduł SLAB-16.
  5. Przydzielenie i zamocowanie modułów SLAB-16 zgodnie z planem.
  6. Ułożenie przewodów przyłączeniowych, wciągnięcie ich do przewodu ochronnego, ustalenie położenia puszek instalacyjnych.

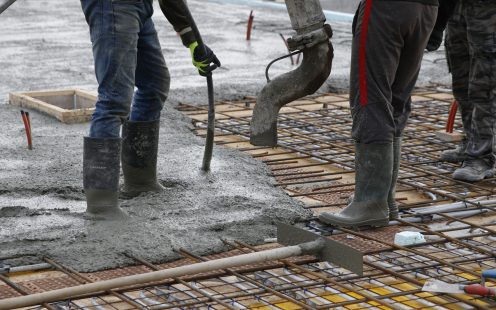

  7. Układanie prętów zbrojeniowych, układanie przewodów elektrycznych i innych mechanicznych (np. wentylacyjnych), betonowanie.
  8. Instalacja systemów grzewczych i chłodzących w budynku.
  9. Próby ciśnieniowe, uruchomienie, regulacja.
  10. Ostateczne wykończenie powierzchni sufitu, tynkowanie, malowanie, itp.

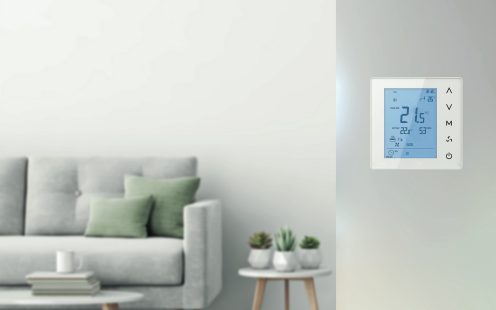

Sterowanie grzaniem i chłodzeniem

Istnieje zapotrzebowanie na system sterowania do niezawodnej, ekonomicznej pracy systemów grzewczych i chłodniczych. Aby wybrać właściwe rozwiązanie, niezbędna jest znajomość struktury obsługiwanego systemu, parametrów sterowanych jednostek, rodzaju zadań do wykonania oraz, notabene, oczekiwań użytkownika.

CDP-400 álmennyezeti fémpanel
