Technologia bezwykopowa w infrastrukturze podziemnej
Wraz z rozwojem miast i wzrostem liczby ludności, istniejące sieci rurociągów muszą być modernizowane, aby sprostać rosnącym potrzebom. Często wymaga to wymiany uszkodzonych przewodów lub rozbudowy całej sieci. Szczególnie w gęsto zabudowanych obszarach przestrzeń – zarówno na powierzchni, jak i pod ziemią – jest ograniczona. W artykule przedstawiono trzy popularne technologie bezwykopowe stosowane w systemach rurociągów ciśnieniowych dla gazu, wody i ścieków.
Technologie do renowacji i naprawy rur
Metody takie jak relining (poślizg) czy kruszenie rur pozwalają na szybką i opłacalną wymianę przewodów bez dużych wykopów. Chronią też istniejące sieci – np. wodociągi, kanalizację czy kable telekomunikacyjne. Zapewniają długotrwałą szczelność i skutecznie zapobiegają infiltracji wód gruntowych.
Kruszenie rur (pipe bursting)
Wymiana zużytych przewodów wodociągowych i sieci dostawczych może odbywać się poprzez wciągnięcie nowej rury w starą. Wymagane są jedynie dwa szyby: startowy i końcowy.
Podczas procesu rura istniejąca zostaje rozkruszona, a w jej miejsce jednocześnie wprowadzana jest nowa. To metoda specjalistyczna, którą powinni wykonywać wykwalifikowani fachowcy.
Jak działa pipe bursting?
Stosuje się rury PE 100-RC (odporne na pęknięcia), często z dodatkową powłoką ochronną. Do starej rury wprowadza się stalowe pręty, które ciągną głowicę kruszącą połączoną z nową rurą. Stara rura rozpada się, a jej fragmenty wciskane są w grunt, podczas gdy nowa rura zastępuje ją w całości.

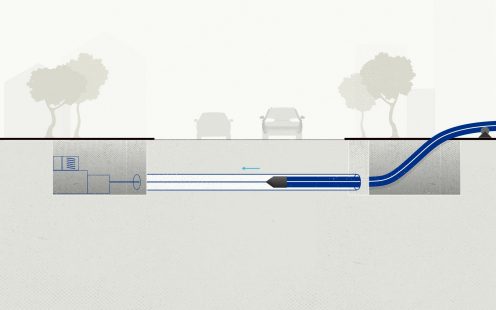

Sliplining (poślizg) – najstarsza metoda bezwykopowa
Polega na wprowadzeniu nowej rury (linera) do istniejącej, tak aby dopasowała się do jej kształtu. Wadą jest zmniejszenie średnicy przewodu, a więc spadek przepustowości. Rury PE 100-RC z płaszczem ochronnym są w tym rozwiązaniu wyjątkowo korzystne – dzięki elastyczności i gładkim połączeniom zmniejszają utratę przepływu i zwiększają trwałość.

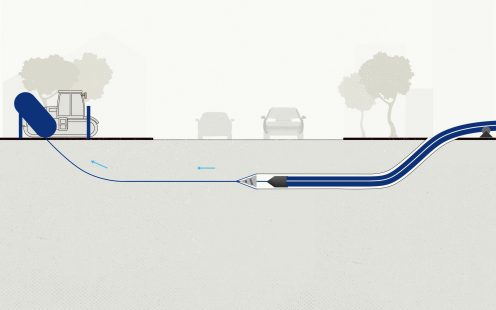

Wiercenie sterowane HDD
Nowe przewody często muszą przechodzić pod drogami, rzekami czy w terenach z gęstą infrastrukturą. HDD pozwala prowadzić rurociągi pod różnymi przeszkodami, nawet poniżej poziomu wód gruntowych. To rozwiązanie bezpieczne, tam gdzie kruszenie rur jest niemożliwe.
Jak działa HDD?
Najpierw wykonuje się otwór pilotowy, a następnie poszerza go do wymaganego rozmiaru. Wtedy wciąga się nową rurę, najczęściej zgrzewaną wcześniej do wymaganej długości. Cały proces odbywa się z powierzchni, a operatorzy precyzyjnie sterują głowicą wiertniczą.
Jakie rury są najlepsze do technologii bezwykopowych?
Rury odporne na uszkodzenia mechaniczne. Pipelife opracował powlekane rury PE 100-RC, które wytrzymują nawet najtrudniejsze warunki i mają żywotność co najmniej 100 lat. Powłoka ochronna chroni przed uszkodzeniami podczas przeciągania rury w gruncie, a jednocześnie łatwo ją usuwać w miejscu łączenia rur. Produkty te spełniają najbardziej rygorystyczne normy międzynarodowe.
Znaczenie powłoki ochronnej rur ciśnieniowych w technologiach bezwykopowych
Standardowe rury PE 100-RC są już z natury bardzo odporne na obciążenia punktowe i powstawanie pęknięć. Zarówno w tradycyjnych wykopach otwartych, jak i w technologiach bezwykopowych, produkty PE 100-RC nie tylko spełniają, ale wręcz przewyższają wymagania eksploatacyjne.
Jednak w szczególnie wymagających zastosowaniach bezwykopowych rury mogą być narażone na ekstremalne obciążenia mechaniczne – wynikające z kontaktu z istniejącą rurą, gruzem, ostrymi kamieniami oraz siłami rozciągającymi podczas przeciągania przewodu. W takich przypadkach dodatkowa powłoka ochronna staje się bardzo korzystnym rozwiązaniem.
Specjalistyczne rury PE 100-RC firmy Pipelife wyposażone są w wytrzymałą powłokę, którą można łatwo zdjąć w miejscu łączenia, co umożliwia sprawny montaż. Produkty te zostały gruntownie przebadane i certyfikowane zgodnie z najbardziej rygorystycznymi normami krajowymi i międzynarodowymi, oferując niezawodność na najwyższym poziomie, nawet tam, gdzie warunki są najbardziej wymagające.

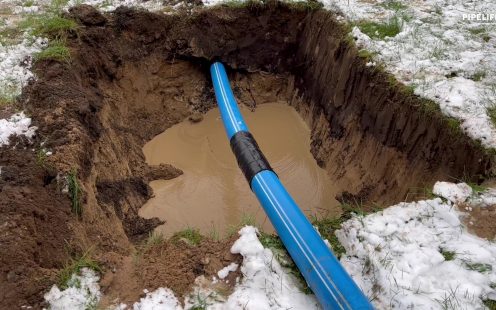

Rury z serii Aqualine doskonale sprawdzają się w technologiach bezwykopowych, łącząc wysoką wytrzymałość mechaniczną z długą żywotnością. Dzięki zastosowaniu nowoczesnych materiałów i powłok ochronnych, oferują one bezpieczeństwo i niezawodność nawet w najbardziej wymagających projektach infrastrukturalnych. Szczególnie innowacyjnym rozwiązaniem są rury Aqualine Robust Smart – wyposażone w przewody sensoryczne do zdalnego monitoringu i lokalizacji awarii. To właśnie im poświęcona jest poniższa animacja, która w przystępny sposób przedstawia wszystkie kluczowe aspekty ich budowy, funkcjonalności i zastosowań.
Podsumowanie
Rosnące zapotrzebowanie na nowoczesną i zrównoważoną infrastrukturę sprawia, że technologie bezwykopowe będą odgrywać coraz większą rolę. To alternatywa dla tradycyjnych wykopów: ograniczają uszkodzenia istniejącej infrastruktury, zmniejszają utrudnienia w ruchu i obniżają koszty w długiej perspektywie, jednocześnie wspierając budowę bardziej odpornej sieci podziemnej.
