Materiał | PVC |
Średnice bez filtra | 50 do 200 mm |

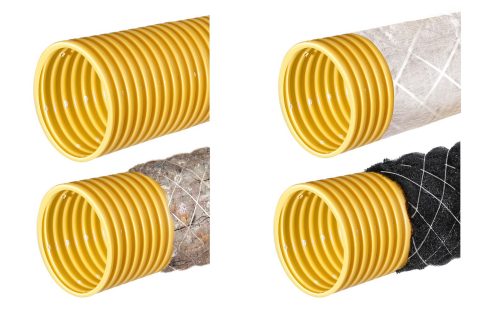

Średnice rur z filtrem z PP 700, PP 450 | 50 do 200 mm |
Średnice rur z filtrem z geowłókniny | 50 do 200 mm |
Systemy drenarskie mogą mieć zastosowanie między innymi:
Drenaż pierścieniowy budynku w gruntach dobrze przepuszczalnych
Rurociągi wykonuje się z rur perforowanych o średnicy wewnętrznej 100 mm (min. 75 mm) i układa ze spadkiem min. 4 - 5 ‰. Drenaż pierścieniowy może być wykonany przed wznoszeniem obiektu, co zapewnia odwodnienie wykopu fundamentowego. Dosyć często stanowi też rozwiązanie "awaryjne" w sytuacjach gdzie po wykonaniu budynku, już w czasie eksploatacji pojawia się woda w pomieszczeniach podziemnych budynku. Możliwe jest także zastosowanie rur drenarskich z filtrem z włókien kokosowych lub polipropylenowych.
Drenaż warstwowy budynku ze żwiru i geowłókniny w gruntach słabo przepuszczalnych
Drenaż warstwowy tworzy ciągła warstwa materiału filtracyjnego (żwiru, piasku grubego, geowłókniny) oraz rurociągi drenażu pierścieniowego ułożone na spodzie tej warstwy. Drenaż warstwy wykonuje się jednocześnie z budową odwadnianego obiektu, dzięki czemu stanowić on może odwodnienie wykopu fundamentowego. W tym rozwiązaniu drenaż warstwowy wykonany jest z warstwy żwiru (o uziarnieniu 8-16 mm) i geowłókniny.
Krajowe Oceny Techniczne i Deklaracje Właściwości Użytkowych:
KDWU dla rury DN 50-200 bez otuliny
PDF 671 KB
KDWU dla rur DN 50-200 w otulinie
PDF 530 KB
KDWU dla rur DN 50-200 nieperforowane
PDF 492 KB

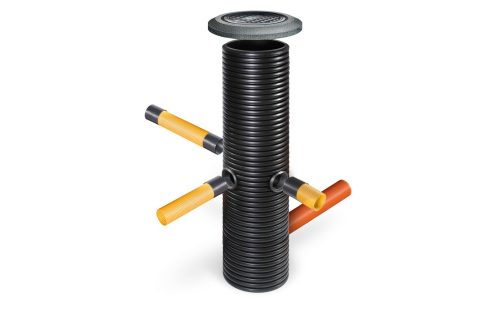

KDWU dla studzienki osadnikowe/inne DN 315, 400, 425, 630
PDF 517 KB
KDWU dla studzienki osadnikowe prefabrykowne z rur Pragma DN/OD400, 500, 630, DN/ID400, 500, 600, 800, 1000
PDF 332 KB
IBDiM-KOT-2020-0440
PDF 944 KB
ITB-KOT-2020-1509
PDF 5 MB
IK-KOT-2020-0084
PDF 943 KB
IK-KOT-2019-0054
PDF 1 MB
IBDiM-KOT-2018-0145
PDF 10 MB
ITB-KOT-2019-1122
PDF 969 KB
IBDiM-KOT-2019-0416
PDF 1 MB
